Az élhajlítás szerepe és gépei a fémszerkezetgyártásban

A fémipar dinamikusan fejlődő ágazat, amelyben a hatékonyság, pontosság és költséghatékonyság kulcsfontosságú tényezők. A korszerű fémszerkezetgyártásban egyre nagyobb hangsúlyt kapnak azok a technológiák, amelyek lehetővé teszik a komplex formák gyors, megbízható és gazdaságos előállítását. Ezek közül az egyik legfontosabb eljárás az élhajlítás, amely a lemezalakítási technológiák egyik alappillére. Az élhajlítás lehetővé teszi fémlemezek alakváltozás nélküli, tiszta hajlítását, amellyel kiváló szilárdságú és esztétikus alkatrészek hozhatók létre. A gyártási folyamat során alkalmazott gépek típusai, műszaki jellemzői és az alkalmazott technológiák nagymértékben meghatározzák a termékminőséget és a gyártási hatékonyságot.

Jelen cikkem célja, hogy bemutassa az élhajlítás szerepét a fémszerkezetgyártásban, ismertesse a különböző géptípusokat, azok alkalmazási területeit és a technológia előnyeit a modern ipari környezetben.

Mi az élhajlítás?

Az élhajlítás során sík lemezeket hajlítanak meg különféle szögben és hosszúságban, anélkül, hogy az anyagot elvágnák vagy hegesztenék. Ez az eljárás lehetővé teszi tartós, merev és pontos formák kialakítását, miközben jelentősen csökkenti a gyártási időt és költségeket.

Az élhajlítás fő előnyei a fémszerkezetgyártásban

1. Formaadás pontossága
   A hajlítás precíz geometriát biztosít, amelyet számítógéppel vezérelt gépeken akár tizedmilliméter pontossággal is be lehet állítani.

2. Szerkezeti szilárdság növelése
   A hajlított profilok és élek jelentősen növelik a szerkezeti elemek merevségét, torziós és hajlító ellenállását.

3. Költséghatékonyság
   Az élhajlítással csökkenthető a hegesztés vagy csavarozás szükségessége, így egyszerűsödik az összeszerelés és csökken az alkatrészek száma.

4. Esztétikai és biztonsági előnyök
   Az élhajlítással lekerekített, sima élek hozhatók létre, amelyek nemcsak esztétikusabbak, de biztonságosabbak is.

5. Sokoldalú alkalmazhatóság
   A technológia számos iparágban elterjedt, különösen ott, ahol vékony lemezeket kell pontosan és gyorsan megmunkálni.

Az élhajlítás alkalmazási területei

1. Gépgyártás

• Gépházak, burkolatok, konzolok, tartókeretek gyártása

• Szerkezeti merevítők, gépváz elemek, géplábak előállítása

2. Építőipar és acélszerkezet-gyártás

• Homlokzati burkolatok, lemezfedések, ereszcsatorna-rendszerek

• Légcsatornák, hőszigetelt panelházak fém elemei

• Acélgerendákhoz vagy rácsos tartókhoz kapcsolódó lemezprofilok

3. Járműipar

• Karosszériaelemek (pl. merevítők, zártszelvények)

• Bel- és kültéri burkolatok, műszerfal tartólemezek

• Teherautó-felépítmények, utánfutók, vázszerkezetek

4. Lemezmegmunkálás és lakatosipar

• Kézi vagy CNC-vezérelt élhajlítókkal gyártott egyedi fémtermékek

• Fém dobozok, szekrények, kazetták, szerszámosládák

• Lemezpolcok, állványok, tartók

5. Elektrotechnikai ipar

• Kapcsolószekrények, elosztó dobozok, elektromos burkolatok

• Szerelőlapok, fémházak, hűtőbordák

6. Bútoripar és belsőépítészet

• Fém vázak, lábak, burkolóelemek hajlítása

• Ipari design bútorok: acél asztalok, székek, polcrendszerek

7. Élelmiszer- és gyógyszeripari gépgyártás

• Rozsdamentes acél gépházak, burkolatok, kádak és tartályok

• Tisztítható, élelmiszeripari normáknak megfelelő alkatrészek

8. Légtechnika és klímatechnika

• Szellőzőcsatornák, ventilátorházak, rácsos borítások

• Klímaházak, hőcserélő burkolatok

Az élhajlításhoz használt gépek típusai

1. Kézi élhajlító gépek

Egyszerű, kis méretű berendezések, amelyeket egyedi gyártáshoz vagy kisebb műhelyekben alkalmaznak. Kezelésük könnyű, azonban korlátozott a hajlítható anyagvastagság és méret.

2. Mechanikus élhajlítók

Motorral hajtott gépek, amelyek közepes szériás gyártásra alkalmasak. Precizitásuk és hajlítóerejük korlátozottabb a modern hidraulikus vagy szervo hajtású gépekhez képest.

3. Hidraulikus élhajlítógépek

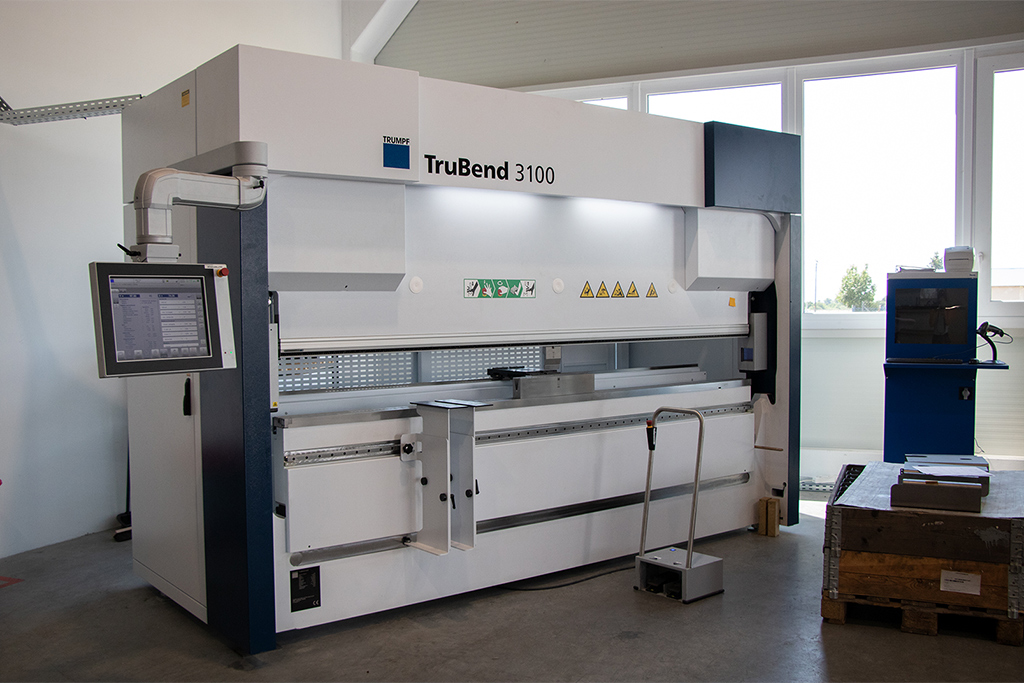

A leggyakrabban használt ipari típus. Nagy hajlítóerőt biztosítanak, alkalmasak vastagabb és hosszabb lemezek hajlítására is. A gépek gyakran CNC-vezérléssel rendelkeznek, amely pontos és ismételhető munkavégzést tesz lehetővé.

4. Szervo elektromos élhajlítók

Újabb technológia, amely szervomotorokat használ hidraulika helyett. Előnyük a nagy pontosság, energiatakarékosság és gyorsabb ciklusidő. Kiválóan alkalmazhatók automatizált gyártási rendszerekben.

5. CNC élhajlító gépek

A modern gyártás alapját képezik. A gépek előre programozott hajlítási műveleteket végeznek nagy pontossággal és sebességgel. Használatukkal csökken a hibázási lehetőség, és optimalizálható a gyártási folyamat.

Kiegészítő berendezések és szerszámok

Az élhajlító gépek működését különféle szerszámok (V-prések, domborítók, lekerekítők) és automatizálási eszközök (lemezpozicionálók, robotkarok, adagolók) egészítik ki, amelyek tovább növelik a termelékenységet és a gyártási minőséget.

Záró gondolat

Az élhajlítás a modern fémszerkezetgyártás egyik legfontosabb művelete, amely hozzájárul a hatékony, gazdaságos és pontos alkatrészgyártáshoz. A megfelelő géptípus kiválasztása – a gyártás volumenétől, anyagvastagságtól és bonyolultságtól függően – kulcsfontosságú a versenyképes és minőségi termelés megvalósításához.
